LEDランプ 表示内容

本製品の電源状態や通信状態、ケーブルの接続状態などを本体前面に配置された POWER LED 、STATUS LED、LAN LED、RS-232C LEDによって表示します。

オレンジの枠で囲んだLEDの組み合わせにより、様々な状態表示を行います。

本製品正面にの左側からPOWER LED(1)、STATUS LED(2)、
    LAN LED(3)、RS-232C LED(4)です。
POWER LED
電源状態、通信状態、エラー内容に合わせて緑色に点灯・点滅します。
STATUS LED
電源状態、通信状態、エラー内容に合わせて赤・青・緑・紫色に点灯・点滅します。
LAN LED
LANケーブルの接続状態に合わせて緑色に点灯します。
RS-232C LED
シリアルケーブルの接続に合わせて緑色に点灯します。

通常使用時

電源オフ
POWER LED消灯、STATUS LED消灯

電源オフ状態です。

固定IPアドレス接続で通常動作中
POWER LED 緑点灯、STATUS LED 青点灯

本製品と接続先のネットワーク機器(ルーター/ハブなど)との固定IPアドレスによる接続が確立されています。

固定IPアドレス接続で通常動作中(未送信データあり)
POWER LED 緑点滅(1秒ごと0.1秒消灯)、STATUS LED 青点灯

本製品と接続先のネットワーク機器(ルーター/ハブなど)との固定IPアドレスによる接続が確立されています。
ホストデバイス(iPadなど)から受信した、シリアル通信機器への未送信データがあります。

固定IPアドレス接続で通常動作中(受信データあり)
POWER LED 緑点灯、STATUS LED 青点滅(1秒ごと0.1秒消灯)

本製品と接続先のネットワーク機器(ルーター/ハブなど)との固定IPアドレスによる接続が確立されています。
シリアル通信機器からの受信データがあります。

DHCP接続で通常動作中
POWER LED 緑点灯、STATUS LED 緑点灯

本製品と接続先のネットワーク機器(ルーター/ハブなど)とのDHCPによる接続が確立されています。

DHCP接続で通常動作中(未送信データあり)
POWER LED 緑点滅(1秒ごと0.1秒消灯)、STATUS LED 緑点灯

本製品と接続先のネットワーク機器(ルーター/ハブなど)とのDHCPによる接続が確立されています。
ホストデバイス(iPadなど)から受信した、シリアル通信機器への未送信データがあります。

DHCPで通常動作中(受信データあり)
POWER LED 緑点灯、STATUS LED 緑点滅(1秒ごと0.1秒消灯)

本製品と接続先のネットワーク機器(ルーター/ハブなど)とのDHCPによる接続が確立されています。
シリアル通信機器からの受信データがあります。

LANケーブル接続済み
LAN LED 緑点灯

LANコネクタにLANケーブルが接続されています。

シリアルケーブル接続済み
RS-232C LED 緑点灯

RS-232Cコネクタにシリアルケーブルが接続されています。
シリアル通信機器の接続/未接続については検知しません。

シリアル通信接続状態表示

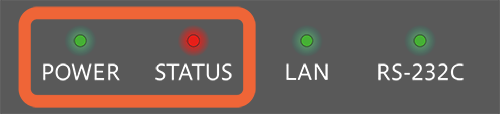

シリアル通信エラー
POWER LED 緑点灯、STATUS LED 赤点滅

シリアル通信機器と通信できません。
ご使用になるシリアル通信機器に合わせて、本製品のシリアル通信設定を行ってください。 シリアル通信設定は、Web Configrationで行います。

通信設定を行う

ネットワーク接続状態表示

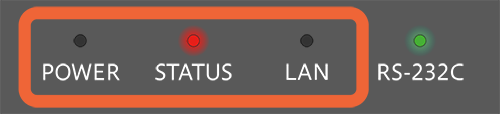

Ethernetリンクダウン(物理的切断)
POWER LED 消灯、STATUS LED 赤点滅、LAN LED 消灯

本製品と接続先のネットワーク機器(ルーター/ハブなど)との接続が切断されました。
LANケーブルが正しく接続されているかを確認してください。

LANケーブルを接続する
Ethernetリンクダウン(IPアドレス未取得)
POWER LED 消灯、STATUS LED 赤点滅、LAN LED 緑点灯

IPアドレスが取得できません。
DHCPサーバーを使用している場合は、DHCPサーバーの動作を確認してください。
DHCPサーバーを使用していない場合は、適切なIPアドレスを設定してください。

通信設定を行う

エラー表示

電源電圧異常検知エラー
STATUS LED 紫点滅

電源供給が不安定です。または、ACアダプターの異常を検知しました。
ACアダプターの抜き差しによる、電源オフ、電源再投入をお試しください。また、コンセントの場所を変えて電源再投入をお試しください。 電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。

ACアダプターを接続する
