ACアダプターを接続する

同梱されているACアダプターを接続します。
接続の前に電源についてのご注意をご確認ください。

背面パネルにケーブルを接続する作業の前後には、リヤカバーの取り外し/取り付けを行ってください。
リヤカバーを外す/つける

ご注意

ACアダプターの接続、取り外しを行う際は、作業を行う前に必ずプリンターおよびプリンターと接続するすべての機器の電源をOFFにして、 電源ケーブルのプラグをコンセントから抜いてください。

1. ACアダプターを接続する

  • 電源ケーブル(ACアダプター用)をACアダプターインレットの奥まで確実に差し込みます
  • ACアダプターのプラグを、上下の向きに注意してプリンターの電源コネクタに接続します

2. ケーブルを配線する

  • ケーブル排出口は左右と後方3箇所にあり、本体の設置場所に合わせて配線できます。
配線例1
配線例2

メモ

  • 設置した際に本体が傾いたりしないように、電源ケーブルは排出口を通して設置してください。
  • 3. リヤカバーを取り付ける

    リヤカバーを取り付ける を参照して取り付けてください。

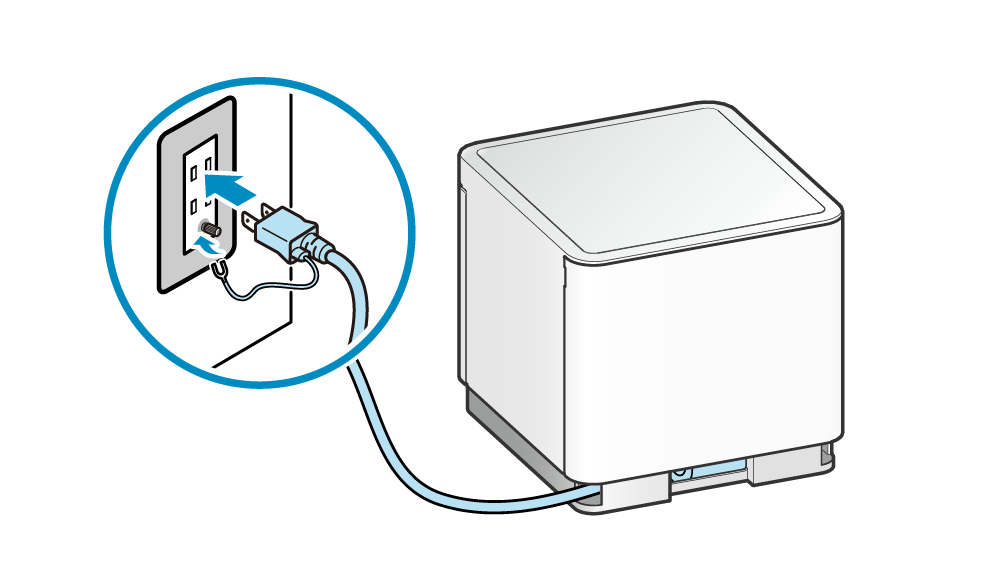

    4. 電源ケーブルのプラグをコンセントに差し込む

    • アース線はアース端子に接続してください。
