電源ケーブルを接続する

同梱されている電源ケーブルを接続します。
接続の前に、電源についてのご注意をご確認ください。

1. 電源を切る

  • 本体側面の電源スイッチをオフにします。

2. 電源ケーブルを接続する

  • 電源ケーブルはご購入時に接続されています。
  • 接続し直す場合は、ソケットの向きに注意してください。

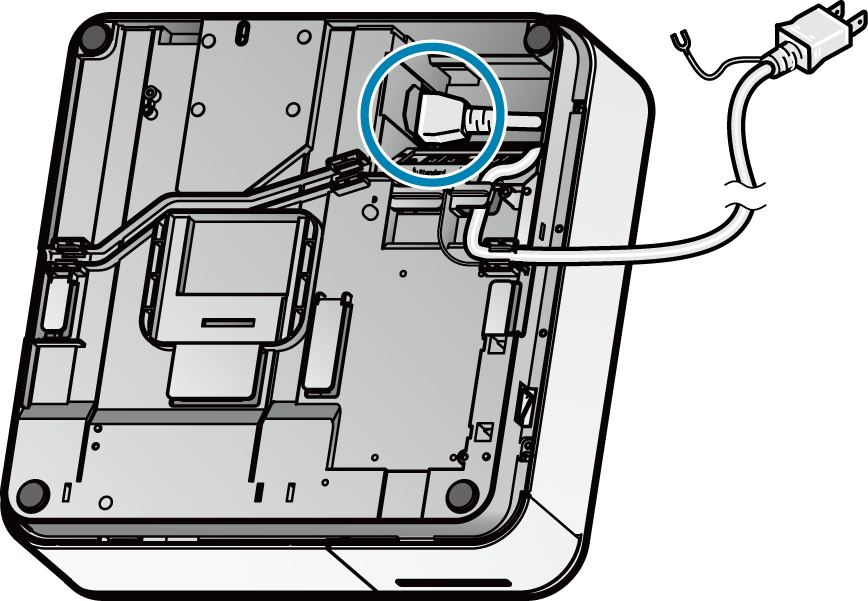

3. 電源ケーブルを配線する

  • 電源ケーブル排出口は左右に2箇所あり、本体の設置場所に合わせて配線できます。
  • 電源ケーブル配線フックの下または間を通すようにして配線し、排出口から引き出します。
配線例1
配線例2

メモ

  • 設置した際に本体が傾いたりしないように、電源ケーブルは配線フックにしっかりと押し込んでください。
  • 4. 電源ケーブルのプラグをコンセントに差し込む

    • アース線はアース端子に接続してください。
